침탄열처리 순서 목적 침탄강 과잉침탄 금속기능장 실기 서브노트

#침탄열처리 #침탄열처리순서 #침탄열처리목적 #침탄강 #과잉침탄 #금속재료기능장 #실기 #서브노트







금속재료기능장 실기 시험에 어김 없이 등장하는 침탄 열처리 관련 문제들

꼭 서브노트로 기록하여 다양한 빈칸을 채울 수 있도록 암기할 필요가 있다.



금속재료기능장 필기 합격 천기누설 자료는 아래 게시글을 확인하시기 바란다.

2020/01/09 - [금속재료 기능장] - 금속재료기능장 필기 기출문제 천기누설, CBT 문제 모음

금속재료기능장 필기 기출문제 천기누설, CBT 문제 모음

---

Q. 침탄 열처리의 순서 단계를 완성하시오.

침탄 -> (1차 소입) -> (2차 소입) -> (뜨임)





Q. 침탄 처리한 다음의 열처리 1차, 2차 소입(담금질)의 목적을 쓰시오.

1. 1차소입 : 고온, 장시간 가열로 조대해진 중심부 조직의 미세화

2. 2차소입 : 침탄 표면부의 충분한 경도(표면경화)를 얻기 위해서

1차 소입만으로 침탄 된 고탄소 표면엔 충분한 경도를 얻을 수 없다. 이에 따라, 2차 소입을 한다.
높은 경도가 요구될 때는 150'C로 뜨임을 실시한다. 뜨임 처리 시 경도는 조금 낮아지지만 응력이 제거되어 재질이 우수해진다. 경도가 낮아져도 괜찮다면 200'C까지 뜨임 온도를 올리고 유냉 처리한다.

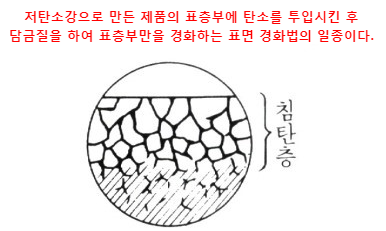

침탄 열처리







Q. 침탄열처리 중 과잉침탄이 생길 때 대책을 쓰시오.

과잉침탄은 높은 온도의 욕에서 낮은 처리 온도로 반복 침탄의 원인으로 나타난다.

대책으로는,

1. 침탄온도를 낮춘다.

2. 침탄완화제 사용

3. 침탄 후 확산처리

4. 1, 2차 소입 (담금질)

5. 구상화 확산풀림 실시

6. 적정 원재료를 사용한다.





Q. 침탄소입(담금질)에서 경도 미달의 이유는?

1. 침탄량 부족

2. 탈탄으로 인해

3. 담금질의 냉각속도 부족 (느림)

4. 잔류오스테나이트 생성

5. 낮은 담금질 온도





Q. 침탄강 구비조건을 쓰시오.

1. 저탄소강 사용

2. 침탄을 방해하는 불순물인 없는 재료 사용

3. 고온으로 장시간 가열 시 결정립 성장하지 않아야 한다.

4. 조질성, 가공성이 좋아야 한다.

5. 주조시 내부에 기공이나 균열이 없어야 한다.





Q. 침탄 반응식에서 다음 빈칸을 채우시오.

1. 목탄가스 : 2CO + 3Fe -> (Fe3C) + (CO2)

2. 2NaCN + (O2) -> 2NaCNO

3. 4NaCNO -> 2NaCN + Na2CO3 + (CO) + 2N





Q. 액체침탄 (청화법, 침탄질화법)의 장/단점을 쓰시오.

*장점

1. 가열균열, 제품변형방지

2. 온도조절 용이

3. 산화가 방지되고 시간이 절약된다.



*단점

1. 침탄제 값이 비싸다.

2. 침탄층이 엷다.

3. 발생가스가 유해하다.





Q. 침탄 관련 아래 용어를 설명하시오.

1. 액체침탄제 : NaCN (시안화나트륨)

2. 고체침탄제 : 목탄, 입상코크스, 골탄

3. (고체) 촉진제 : NaCo3 (탄산나트륨)

4. 메탄 : CH4 + 3Fe = Fe3C + 2H2

5. 불활성가스 : He, Ne







#침탄열처리 #침탄열처리순서 #침탄열처리목적 #침탄강 #과잉침탄 #금속재료기능장 #실기 #서브노트
